Tìm hiểu tủ chứa bầu kẹp CNC, tủ đựng chuôi dao: cấu tạo, chức năng, phân loại và cách lựa chọn tối ưu cho xưởng CNC.
Trong các nhà máy gia công cơ khí chính xác hiện đại, đặc biệt là hệ thống máy CNC, việc quản lý dụng cụ cắt đóng vai trò cực kỳ quan trọng. Trong đó, tủ chứa bầu kẹp CNC hay còn gọi là tủ đựng chuôi dao là giải pháp lưu trữ chuyên dụng giúp bảo quản, tổ chức và tối ưu hóa quá trình vận hành sản xuất.
Vậy tủ chứa bầu kẹp CNC là gì? Cấu tạo ra sao và mang lại những lợi ích gì trong thực tế? Bài viết dưới đây sẽ phân tích chi tiết từ góc độ kỹ thuật và ứng dụng thực tiễn trong xưởng cơ khí.
1. Tủ chứa bầu kẹp CNC là gì?
Tủ chứa bầu kẹp CNC là thiết bị lưu trữ chuyên dụng được thiết kế để bảo quản các loại chuôi dao, bầu kẹp dùng trong máy CNC. Đây là giải pháp thay thế cho việc để rời rạc trên bàn hoặc kệ thông thường, giúp quản lý dụng cụ khoa học hơn.
Trong hệ thống CNC, bầu kẹp là bộ phận trung gian kết nối giữa dao cắt và trục chính, đảm bảo độ chính xác, độ cứng vững và truyền mô-men xoắn ổn định . Chính vì vậy, việc bảo quản bầu kẹp đúng cách là yếu tố quan trọng ảnh hưởng trực tiếp đến chất lượng gia công. Tủ đựng chuôi dao được thiết kế để:
- Lưu trữ theo từng loại chuẩn (BT30, BT40, HSK, CAT…)
- Bảo vệ bề mặt côn chính xác
- Tránh va đập, nhiễm bẩn, gỉ sét
- Tăng tốc độ thay dao và quản lý dụng cụ
2. Vai trò của tủ chứa bầu kẹp CNC trong sản xuất
2.1. Đảm bảo độ chính xác gia công
Bầu kẹp CNC yêu cầu độ đồng tâm cực cao. Nếu bị trầy xước hoặc va đập, sai số sẽ tăng đáng kể, ảnh hưởng trực tiếp đến sản phẩm. Tủ chứa giúp:
- Giữ bầu kẹp cố định
- Tránh tiếp xúc trực tiếp giữa các dụng cụ
- Hạn chế biến dạng cơ học
2.2. Tối ưu hóa quản lý dụng cụ
Trong xưởng CNC, số lượng công cụ dụng cụ có thể lên đến hàng trăm hoặc hàng nghìn loại.
Tủ đựng chuôi dao giúp:
- Phân loại theo mã dụng cụ
- Sắp xếp theo quy trình gia công
- Dễ kiểm kê và truy xuất
2.3. Tăng năng suất vận hành
Khi dụng cụ được bố trí khoa học:
- Thời gian tìm kiếm giảm
- Thay dao nhanh hơn
- Giảm thời gian chết của máy CNC
2.4. Bảo vệ tài sản và giảm chi phí
Bầu kẹp là thiết bị có giá trị cao vì vậy tủ chứa giúp:
- Giảm hư hỏng do va đập
- Hạn chế gỉ sét do môi trường
- Kéo dài tuổi thọ dụng cụ
3. Cấu tạo chi tiết của tủ chứa bầu kẹp CNC
Một tủ chứa bầu kẹp CNC tiêu chuẩn thường có cấu trúc cơ khí được thiết kế tối ưu cho tải trọng, độ ổn định và khả năng bảo vệ dụng cụ.
3.1. Khung tủ
- Là bộ phận chịu lực chính
- Thường làm từ thép sơn tĩnh điện hoặc thép mạ kẽm
- Thiết kế dạng module hoặc nguyên khối
Yêu cầu kỹ thuật:
- Độ cứng cao
- Không biến dạng khi chịu tải lớn
- Chống rung
3.2. Khay/giá đỡ bầu kẹp
Đây là thành phần quan trọng nhất. Đặc điểm:
- Gia công chính xác theo chuẩn BT, HSK, CAT…
- Có lỗ hoặc ngàm giữ chuôi dao
- Bố trí theo hàng – cột
Chức năng:
- Cố định bầu kẹp theo phương thẳng đứng hoặc nghiêng
- Tránh tiếp xúc trực tiếp giữa các dụng cụ
3.3. Ngăn kéo
- Dạng ray trượt chịu tải nặng
- Có thể kéo ra toàn phần
Ưu điểm:
- Dễ thao tác
- Tối ưu không gian
- Phù hợp lưu trữ số lượng lớn
3.4. Cửa tủ và hệ thống khóa
- Cửa thép hoặc kính cường lực
- Trang bị khóa cơ hoặc khóa điện tử
Chức năng:
- Bảo vệ khỏi bụi, dầu, môi trường
- Kiểm soát truy cập
3.5. Bánh xe di chuyển (tùy chọn)
- Bánh xe chịu tải có khóa
- Giúp linh hoạt bố trí trong xưởng
3.6. Hệ thống chống rung & chống trượt
- Đệm cao su hoặc lớp lót PU
- Giảm chấn khi thao tác
3.7. Nhãn nhận diện & mã hóa tool
- Tem nhãn, QR code hoặc RFID
- Hỗ trợ quản lý dụng cụ thông minh

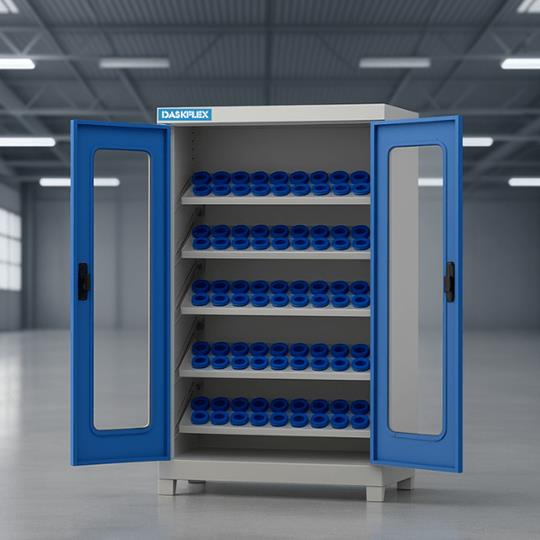

Tủ đựng chuôi dao BT40 Daskflex
4. Nguyên lý bố trí tủ đựng chuôi dao theo tiêu chuẩn kỹ thuật
Để đạt hiệu quả tối ưu, tủ chứa bầu kẹp CNC cần được thiết kế theo các nguyên tắc:
4.1. Phân loại theo chuẩn chuôi dao
- BT30, BT40, BT50
- HSK63, HSK100
- CAT40, CAT50
Giúp tránh nhầm lẫn và sai lệch khi sử dụng
4.2. Phân loại theo công đoạn gia công
- Gia công thô
- Gia công tinh
- Dụng cụ đặc biệt
4.3. Nguyên tắc 5S trong nhà xưởng
- Sàng lọc
- Sắp xếp
- Sạch sẽ
- Chuẩn hóa
- Kỷ luật
5. Chức năng chi tiết của tủ chứa bầu kẹp CNC
5.1. Bảo quản chính xác bề mặt côn
Chuôi côn của bầu kẹp yêu cầu dung sai cực nhỏ (có thể chỉ vài micron), do đó tủ sẽ giúp:
- Tránh trầy xước
- Giữ độ chính xác lâu dài
5.2. Ngăn ngừa ăn mòn và nhiễm bẩn
Trong môi trường gia công:
- Có dầu cắt
- Có bụi kim loại
Tủ kín giúp:
- Giảm oxy hóa
- Tránh bụi bẩn bám vào bề mặt kẹp
5.3. Tối ưu quy trình thay dao (ATC hỗ trợ)
Hệ thống thay dao tự động (ATC) yêu cầu dụng cụ phải:
- Sẵn sàng
- Được chuẩn bị trước
Tủ giúp:
- Chuẩn hóa sắp xếp dụng cụ
- Giảm thời gian cài đặt máy
5.4. Tăng tính chuyên nghiệp cho nhà xưởng
Một hệ thống tủ đựng chuôi dao được bố trí khoa học sẽ:
- Tăng tính chuyên nghiệp
- Đáp ứng tiêu chuẩn ISO / Lean Manufacturing
6. Phân loại tủ chứa bầu kẹp CNC phổ biến
6.1. Tủ cố định
- Lắp đặt cố định
- Dung lượng lớn
6.2. Tủ di động
- Có bánh xe
- Linh hoạt
6.3. Tủ dạng ngăn kéo nhiều tầng
- Phổ biến nhất
- Tối ưu không gian
6.4. Giá treo
- Không có cửa
- Dễ thao tác nhanh
7. Tiêu chí lựa chọn tủ chứa bầu kẹp CNC
Khi chọn tủ đựng chuôi dao, cần quan tâm:
7.1. Tương thích chuẩn bầu kẹp
- BT / HSK / CAT
- Đảm bảo đúng kích thước
7.2. Tải trọng
- Khả năng chịu tải mỗi khay
- Tổng tải trọng tủ
7.3. Chất liệu
- Thép sơn tĩnh điện chống gỉ
- Độ bền cao
7.4. Thiết kế tối ưu không gian
- Số ngăn
- Mật độ chứa dụng cụ
7.5. Khả năng mở rộng
- Thiết kế module
- Dễ nâng cấp
8. Ứng dụng thực tế của tủ chứa bầu kẹp CNC
Tủ chứa bầu kẹp CNC được ứng dụng rộng rãi trong:
- Nhà máy gia công cơ khí chính xác
- Xưởng sản xuất khuôn mẫu
- Ngành ô tô, hàng không
- Nhà máy điện tử, bán dẫn
9. Xu hướng hiện đại: Tủ chứa tool thông minh
Hiện nay, nhiều doanh nghiệp đang chuyển sang:
9.1. Tủ thông minh tích hợp IoT
- Quản lý dụng cụ theo thời gian thực
- Kiểm soát xuất – nhập
9.2. Tích hợp phần mềm quản lý
- Kết nối ERP / MES
- Theo dõi tuổi thọ dụng cụ
10. Kết luận
Tủ chứa bầu kẹp CNC không chỉ là một thiết bị lưu trữ đơn thuần mà còn là giải pháp quản lý dụng cụ cắt mang tính chiến lược trong sản xuất hiện đại. Với thiết kế chuyên dụng, tủ đựng chuôi dao giúp:
- Bảo vệ bầu kẹp
- Tối ưu quy trình sản xuất
- Nâng cao độ chính xác gia công
- Giảm chi phí vận hành
Trong bối cảnh sản xuất ngày càng yêu cầu độ chính xác cao và tối ưu hóa chi phí, việc đầu tư vào hệ thống tủ chứa dụng cụ chuyên dụng là một bước đi cần thiết cho mọi doanh nghiệp cơ khí. Daskflex hỗ trợ tư vấn kỹ thuật và thiết kế theo nhu cầu thực tế sản xuất của khách hàng.
